آموزش ساخت و نصب محافظ برق کل منزل

1. مقدمه

2. انواع محافظ ، کاربرد و مفهوم هر کدام از آنها

3. طریق نصب محافظ معمولی برای کل منزل

4. نقشه و آموزش بستن به فیوز همراه عکس و توضیحات

5. محافظ برق پیشرفته و هوشمند

6. استابلایز (( یا به اصطلاح ترانس ))

7. صحبتهای پایانی

<< بدون شک ارزش خواندن دارد >>

1. مقدمه :

امروزه به علت نوسانات برق باید برای هر کدام از وسایل الکترونیکی خود یک محافظ برق تهیه کنید محافظ ها انواع مختلف دارند . مثلا اگر برای مصارف خانگی بخواهیم صحبت کنیم برای هر دستگاه مختلف مثل (( صوتی تصویری یا کامپیوتر ، یخچال و فریزر ، ماشین ظرف شویی یا لباس شویی ، پکیج ، کولر گازی یا اسپلیت ، و یا ... )) یک محافظ خاص استفاده می شود .

چرا باید برای هر یک از لوازم خود یک محافظ داشته باشیم می توانید خیلی راحت و با هزینه اندک یک محافظ را برای کل منزل خود استفاده کنید ( البته با رعایت نکات که گفته میشود )

با این کار تمامی وسایل منزل خود حتی لامپها به محافظ متصل می شود .

قبل از هر چیز باید اعلام کنم که عکسهای قرار گرفته شده

فقط جنبه آموزش داشته و تبلیغی از هیچ برندی انجام نشده است

2. انواع محافظ و کاربرد و مفهوم آنها :

همانطور که در بالا اشاره کردیم محافظ ها انواع مختلفی دارند ساختار محافظ ها اکثرا بسته به برند تقریبا به یک شکل است . همگی دارای تایم تاخیر یا Delay دارند که بسته به نوع محافظ برای دستگاه ها تایم آن مختلف می باشد . مثلا برای یخچال به دلیل وجود کومپرسور از تایم بیشتری استفاده می کنند و برای صوتی تصویری از زمان کمتری مورد استفاده می گیرند در حدود 1 تا 3 دقیقه

این تایمر ها برای زمانیست که در زمان وصل برق منطقه به دلیل این که تمامی دستگهای با هم استارت می زنند و شروع به کار می کنند در شبکه برق شهری افت شدید ولتاژ صورت می گیرد که این افت ممکن است باعث آسیب رسیدن به قطعات الکترونیکی شود .

همچنین هر محافظ دارای بازه ولتاژ است که اغلب بین 170 تا 260 ولت است و در صورتی که برق شهری در این بازه ولتاژ نباشد غیر مجاز است و محافظ ، برق را قطع می کند .

وسیله ای که نوع محافظ ها را از هم جدا میکند رله داخلی آن است و بسته به وسیله ای که می خواد متصل کنید نوع آمپر آن متفاوت است که اصولا بسته به نوع برند رله از 7 تا 20 آمپر ممکن است داخل دستگاه باشد .

(( بخاطر همین آمپر رله است که می گویند دستگاهی را که متصل می کنید مخصوص نوع خود محافظ باشد چرا که با این کار آمپر بیش از حد می کشد و باعث آسیب به رله محافظ می شود ، اگر هم خواستید باید از رله مناسب استفاده کنید ))

3. طریق نصب محافظ معمولی به منزل :

با در نظر داشتن تمامی موارد در مورد محافظ ها حال می توانید به راحتی یک محافظ معمولی را به فیوز مینیاتوری خود متصل کنید . برای این کار شما نیاز به یک رله پر قدرت یا کنتاکتور دارید .

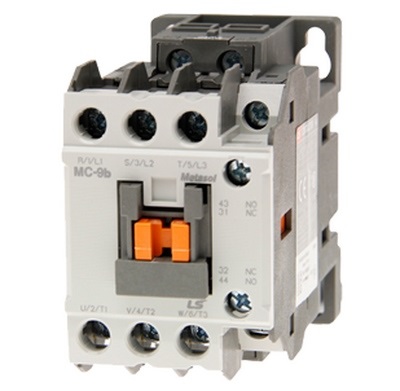

توجه داشته باشید که بسته به مصرف شما آمپر کنتاکتور تغییر پیدا میکند این مدل از نوع 3 فاز هست که میتوان برای مصارف خانگی هم استفاده شود.

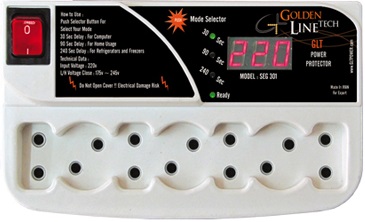

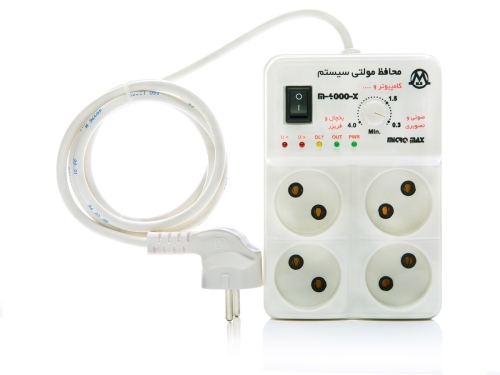

و همچنین یک محافظ برق معمولی

ویا محافظ از نوع تابلویی که با این کار کمی مدار شما کم حجمتر خواهد شد .

اینم نمونه دیگری از محافظ تابلویی .

4. نقشه و آموزش بستن به فیوز مینیاتوری :

برای بزرگنمایی تصویر روی عکس کلیک کنید

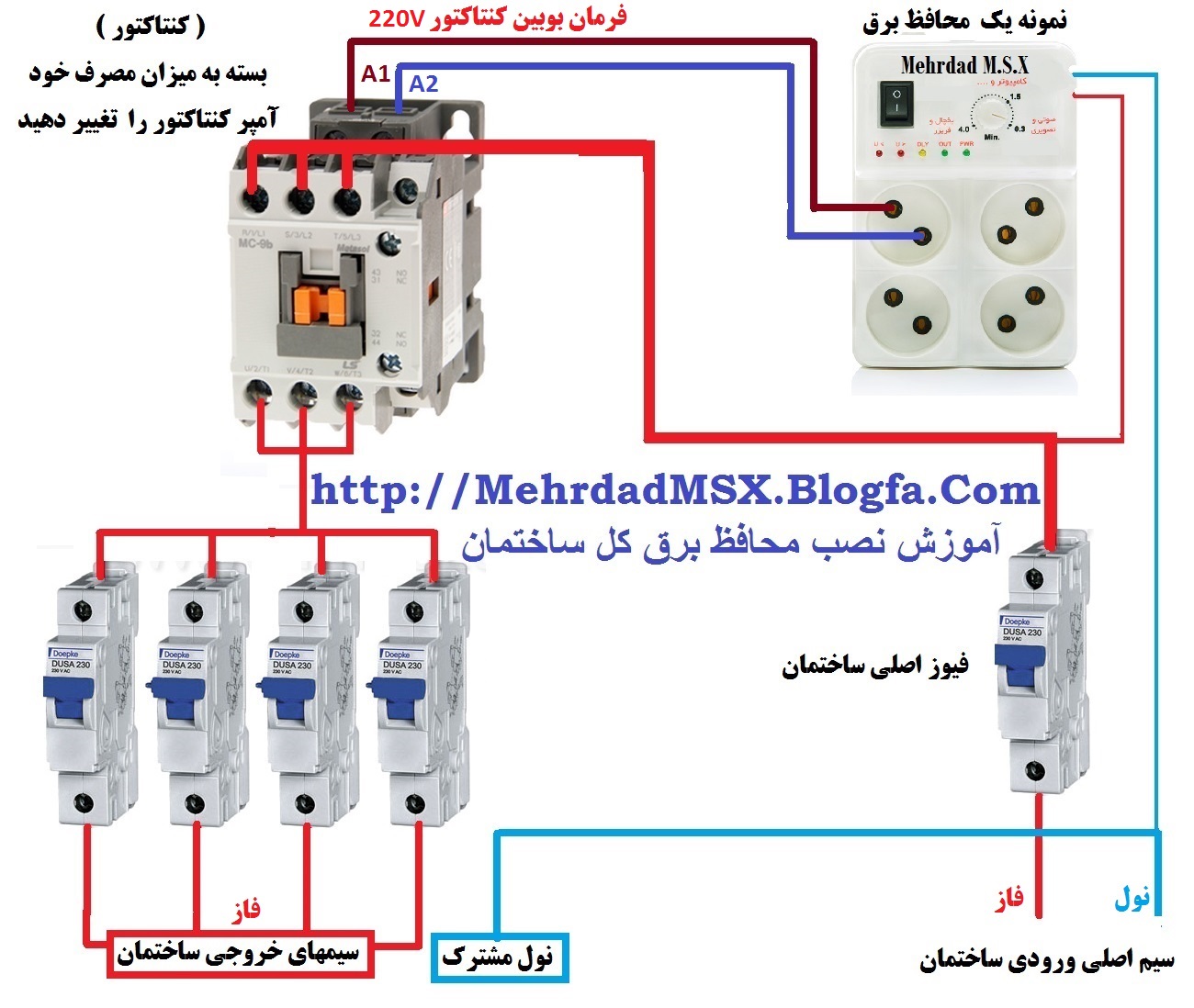

با این نقشه می توانید به فیوز مینیاتوری خود متصل کنید فقط در نظر داشته باشید طبق نقشه ، اول از فیوز اصلی خود به محافظ و کنتاکتور بدهید سپس به فیوزهای خروجی متصل کنید چند دلیل دارد یکی از دلایل مهم این است که با اتصالی در واحد محافظ شما اسیب نمی بیند و هم برق کل واحد قطع نمی شود .

برای بزرگنمایی تصویر روی عکس کلیک کنید

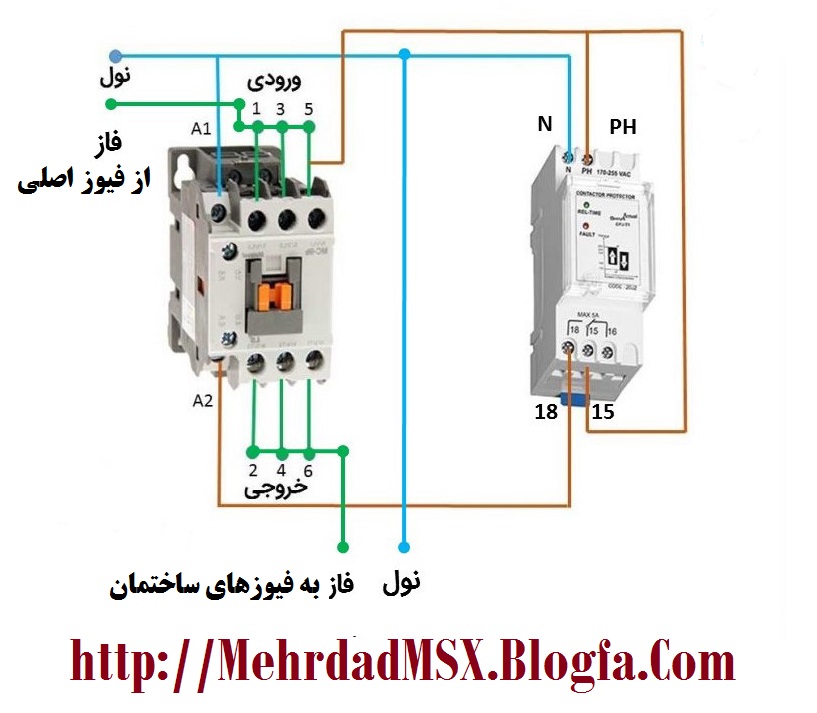

این هم یک محافظ است فقط از نوع تابلویی مثل نقشه بالا قبل و بعد از فیوزها رعایت شود .

5. محافظ برق پیشرفته و هوشمند :

نمونه ساخته شده محافظ پیشرفته و هوشمند کلیک کنید .

6. استابلایز (( یا به اصطلاح ترانس )) :

این جور محافظ ها فقط برای جاهایی کاربرد دارند که دارای نوسانات برق شدید نمی باشد .

اگر شما هم دارای نوسان برق و اعواج هستید ، یا ممکنه دارای افت ولتاژ در برخی مناطق باشد این را در نظر داشته باشید محافظ های معمولی به درد مکان شما نمی خورند .

محافظ ها نهایتا یک تایم تاخیر و یک بازه ولتاژی دارد اما کارایی دستگاه استابلایزر متفاوت است استابلایزر هر چقدر ولتاژ ورودی شما باشد و در هر شرایطی خروجی شما را روی 220 ولت تنظیم می کند با تمامی امکانات محافظ برق معمولی و همچنین دقت بالا در تثبیت ولتاژ .

استابلایزها انواع مختلفی دارند : (( بر حسب کیلو وات : 6 ، 8 ، 10 ، 12 و ... )) می باشد .

7. صحبتهای پایانی  :

با توضیحاتی که انجام دادم اگر واقعا از برق و ... اطلاع و آشنایی ندارید حتما به یک تکنسین برق اطلاع دهید چرا که برق ممکن است هم برای خود و هم برای مکان نصب شده خود خطر آفرین باشد . همچنین تمامی تجهیزات و نصب را استاندارد و ایمن انجام  دهید .

 (( خواهش می کنم کپی نکنید ))

<< مهندس مهرداد سلطانی >>
