کنترل دما ، روشنایی ، تایمر ، رله 12 کانال با بلوتوث

همراه برنامه اندرویدی

(( کد محصول : MSX-CA150 ))

دستگاهی را که مشاهده می کنید جهت اتوماسیون منزل و کلیه اماکن مورد استفاده قرار می گیرد .

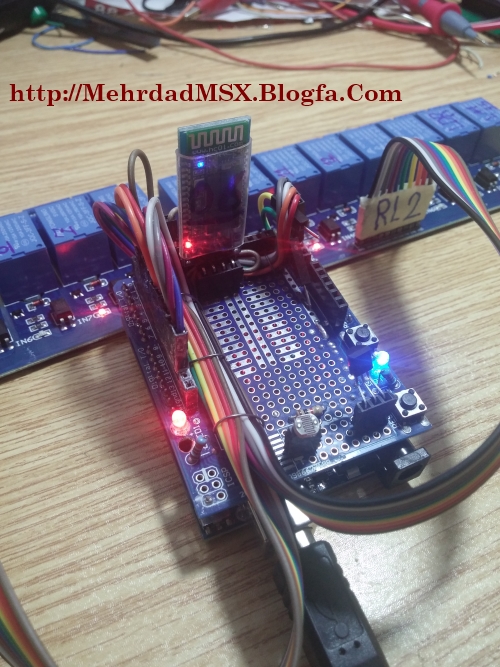

این وسیله کوچک با برد آردوینو برنامه نویسی شده است و دقت خیلی بالایی دارد .

با این کار خیلی راحت با بلوتوث و برنامه اندرویدی گوشی خود ( ورژن 4 به بالا ) تمامی وسایل های خود را کنترل کنید .

 یک کنترلر کوچک اما با امکانات بسیار فراوان که خیلی راحت حتی خودتان وسایل مورد نیاز را به کنترلر نصب کنید .

امروزه دم دست ترین وسیله حتی از ریموت TV  و ... موبایل ها هستند . یه جورایی یار جدا نشدنی ما شده اند حال اگر با همان موبایل که دم دست هست بتوانید کل وسایل خونه را کنترل کنید چه !!! روی مبل نشستی و خیلی راحت چراغ های کل خونه رو  روشن و خاموش  می کنی .

شرح کار دستگاه به صورتی است که شما اول با بلوتوث گوشی خود و یا تبلت و ... به کنترلر متصل می شوید . یک برنامه اندرویدی واسطه دارد که با این برنامه تمامی وسایل خود را می توانید کنترل کنید روشنایی ، چراغ ، و هر وسیله ای را به رله دستگاه متصل کنید می توانید روشن یا خاموش کنید .

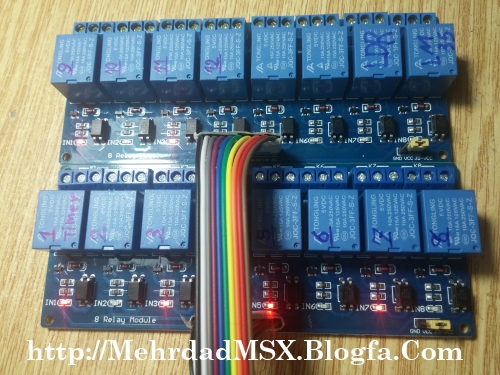

با این برد شما می توانید 12 کانال رله را داشته باشید که تمامی وسایل برقی خود را متصل کنید و با گوشی کنترل کنید و وضعیت روشن یا خاموش بودن آن را با گوشی ببنید .

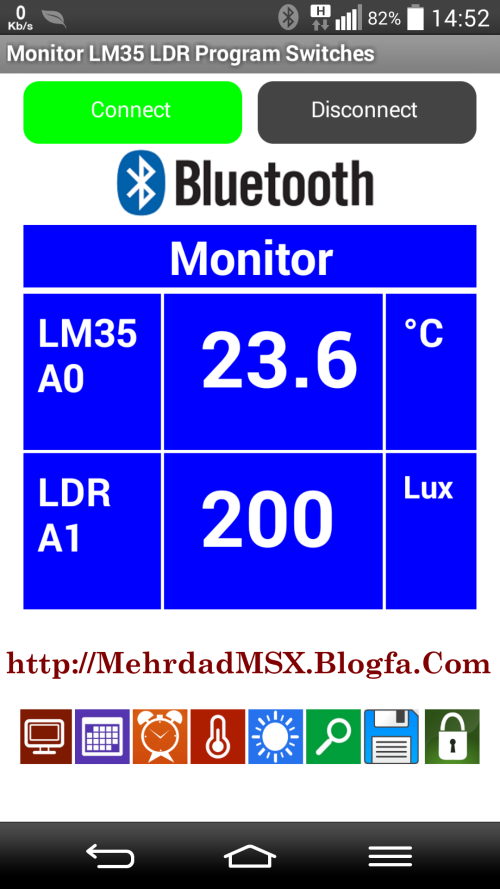

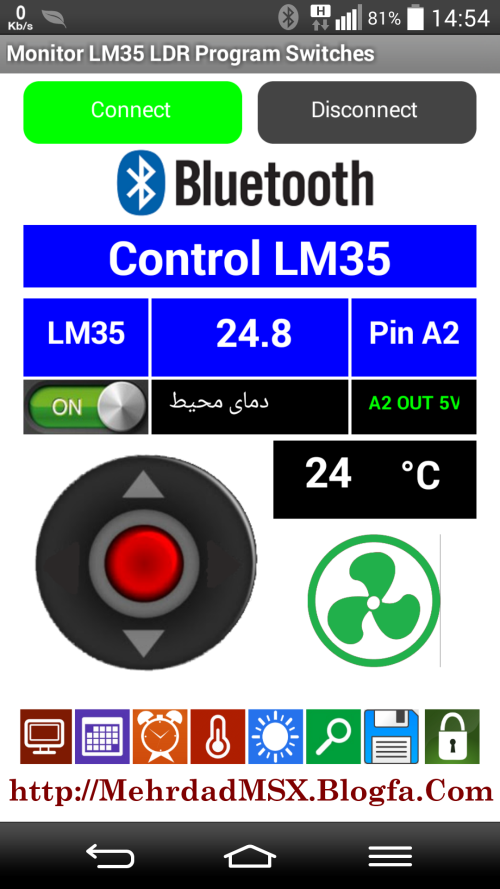

دمای محیط سنسور LM35 را روی گوشی نشان می دهد و خروجی رله دارد که می توانید دمای دلخواه (( SetPoint )) را داده که با پایین یا بالا رفتن دما وسیله ای گرمایشی یا سرمایشی را فعال کند مثل : (هیتر، پنکه ، کولر ، شوفاژ برقی و یا ...)

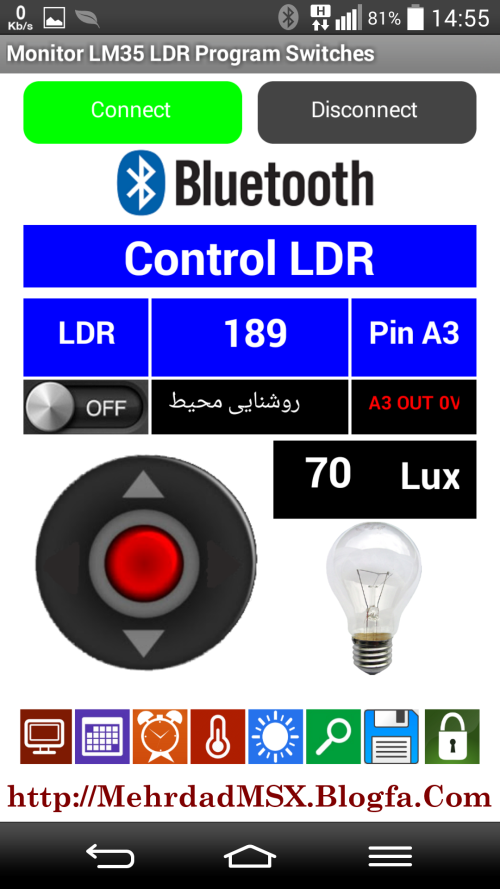

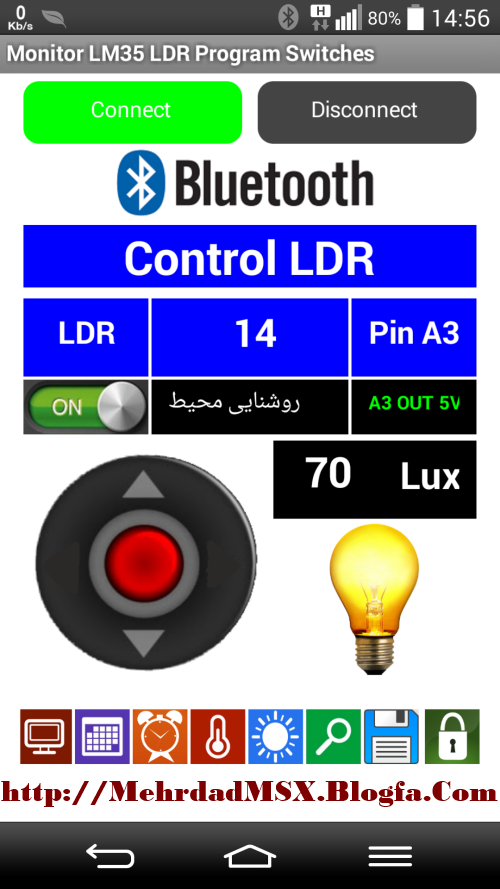

روشنایی محیط سنسور LDR را هم روی گوشی نشان میدهد و خروجی رله دارد با این کار دستگاه میزان روز و شب را خیلی دقیق حس میکند و روشنایی محیط را می فهمد . کاربردهای زیادی دارد که ساده ترین آن می توانید برای پرده برقی استفاده شود که با روز شدن پرده برقی باز شود و با شب شدن پرده برقی بسته شود و یا به روشنایی متصل کنید .

عکس بعدی

این برد دارای تایمر از 15 ثانیه تا 8 ساعت است با این کار می توانید با گوشی  تایم دلخواه را داده و وسیله برقی خود را روشن یا خاموش کنید مثل : ( کتری برقی ، هواکش ، و یا .... )

همچنین نرم افراز اندرویدی دارای نام گذاری است که با سلیقه خود می توانید اسمی برای هر کدام از وسایل خود بگذارید .

امکانات

دارای بلوتوث روی برد دستگاه

دارای قابلیت کنترل رله 12 کانال

دارای قابلیت نشان دادن دمای محیط همراه  رله (( سنسور LM35 ))

دارای قابلیت نشان دادن روشنایی محیط روز و شب همراه رله (( سنسور LDR ))

دارای قابلیت تایمر 1رله با تایمر از 15 ثانیه تا 8 ساعت

((8h/6h/4h/2h/1h/30m/15m/5m/60s/30s/15s))

دارای برنامه اندرویدی (( ورژن 4 به بالا )) با قابلیت تغییرات اسم رله ها به دلخواه خود

در مجموع 14 رله برای فرمان دادن به تمامی وسایلها

تغییر نکردن وضعیت رله ها حتی با قطع برق (( در حافظه  باقی می ماند ))

تغذیه برق ورودی : از 5 ولت تا 12 ولت DC

تغذیه خروجی رله ها : بسته به میزان مصرف شما می باشد از 0 ولت تا 220 ولت

دارای نصب آسان

نسبت به کنترلرهای مشابه خیلی ارزان و  باصرفه

توجه داشته باشد :

این برد فقط با گوشی کنترل می شود و همه فرمانها را از گوشی می گیرد ولی در صورت قطع اتصال با گوشی کار خود را انجام  می دهد وضعیت رله ها حتی با قطع شدن برق تغییر نمی کند و همانطور باقی می ماند . با اتصال مجدد گوشی می توانید ببینید که کدام رله از قبل روشن یا خاموش بود و وضعیت آن را ببینید . همچنین میزان دما ، روشنایی و تایمر بدون گوشی کنترل می شود .

حتی می توانید در زمانی که می خواهید وسایل را کنترل کنید به بلوتوث برد متصل شوید وضیعت رله ها را تغییر دهید و بعد از برنامه خارج شوید ، یا یه گوشی خریداری کنید روی دیوار نصب کنید تا همیشه مثل خانه های هوشمند باشید .

در حال حاضر فقط با گوشی های اندرویدی می توان به برد متصل شد .

فیلم آموزش همراه تمامی توضیحات برنامه دانلود کنید .  (( بزودی ))

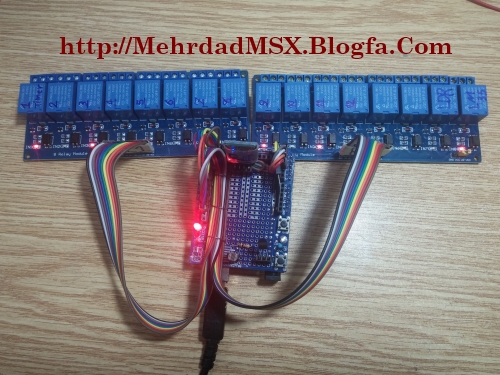

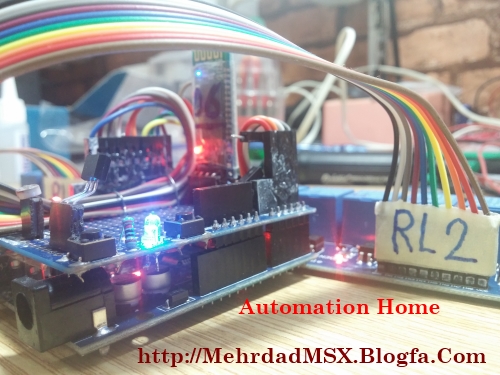

عکسهای بیشتر از اتوماسیون منزل

1

2

3

 4

جهت سفارش يا در قسمت نظر دهي ذکر کنيد

يا با E-Mail: Mehrdad_MSX@Yahoo.Com ايميل بزنيد

(( شماره تماس و لیست قيمت در بالاي صفحه ))

برای سفارش سریع تر بهتر است تماس بگیرید .
